鋁礬土熟料均化料與普通熟料成分均勻性差異

鋁土礦熟料均勻性與普通熟料的差異是決定兩者性能和應用的關鍵因素。普通高鋁土礦熟料的生產主要是煅燒天然塊材料。由于天然鋁土礦本身成分波動大，雜質分布不均勻，加上傳統的煅燒加工方法，普通熟料在成分、礦物成分和物理性能上存在明顯的不均勻性。具體來說，我國煅燒的高鋁土礦熟料普遍存在混合等級、雜質分布不均勻、礦物成分不穩定等問題，以及相同等級熟料的Al₂O₃含量波動高達5%至10%。通過電鏡能譜分析可以發現，普通高鋁熟料中不同顆粒之間的氧化鋁含量波動較大，混合等級現象較為嚴重。以GL-80高鋁熟料為例，其混合等級可達44%左右。這種成分的不穩定性直接導致耐火材料產品的質量波動。

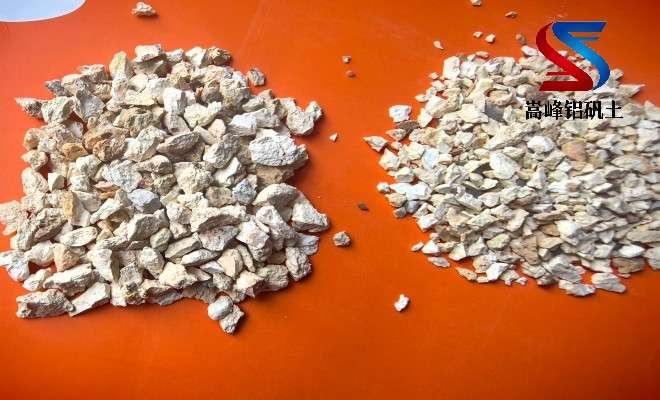

相比之下，鋁土礦均化材料通過系統的均化工藝實現了成分的高度均勻性和穩定性。均化材料是以天然原土礦為主要原料，經均化、成型、煅燒等工藝制備而成的耐火原料。其制備過程通常包括選礦、破碎、研磨、配料、造粒、成型、干燥和高溫煅燒。在此過程中，通過不同等級的鋁土礦和破碎礦物的科學比例和細磨混合，使物料在煅燒前完全均勻。

均化過程的核心目標有兩個:一是保證成分和相成分的穩定性，二是保證體積密度和顯孔率的穩定性。均化處理后，熟料的相組成及其顯微結構發生顯著變化，雜質均勻分布在晶界。根據標準，土礦基耐火均質材料按成分分為FNJ-88、FNJ-85、FNJ-80等六個牌號，每個牌號的Al₂O₃內容誤差控制在±1%以內。均化材料具有物理指標穩定、成分均勻、使用時無需分級選擇等突出特點。

在微觀結構層面，兩種原料的成分均勻性差異也很明顯。普通塊燒結土礦熟料的剛玉顆粒較小，晶界不明顯。許多小顆粒相互連接，形成網狀結構，雜質填充在由小顆粒組成的網狀間隙中。然而，均化土礦熟料的顆粒較大，晶界明顯而廣泛，均化處理后的雜質均勻分布在晶界中。這種顯微結構的差異本質上反映了成分均勻性對材料組織結構的深遠影響。雖然從整體組成來看，這兩種原料的Al₂O₃質量分數在80%以上，物相均為剛玉相和莫來石相，但普通熟料成分在微觀尺度上分布極不均勻，而均化料實現了從宏觀到微觀的全尺度成分均勻。這一根本區別使得均化料在致密性、體積密度穩定性和產品性能一致性方面優于普通熟料，成為現代優質耐火材料更可靠的原料選擇。

本文關鍵詞：鋁礬土熟料均化料與普通熟料成分均勻性差異、鋁礬土熟料、鋁礬土應用、嵩峰廠家
