消失模用鋁礬土粉150目與300目應用差異

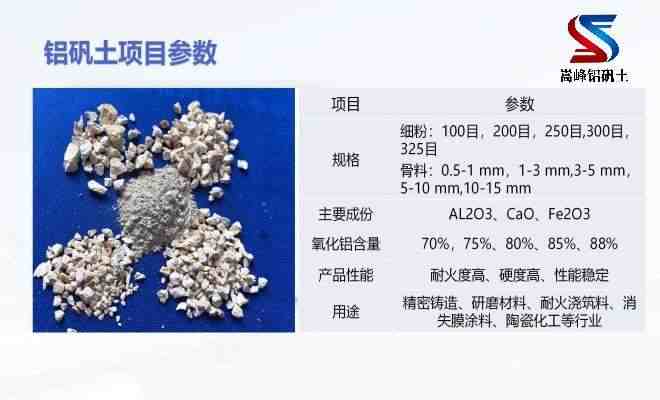

鋁土礦粉的目數選擇是影響涂層質量和鑄件成品率的關鍵工藝參數。150目和300目作為兩種具有代表性的粒度規格，在粒徑、涂層密度、透氣性和適用場景上存在顯著差異。

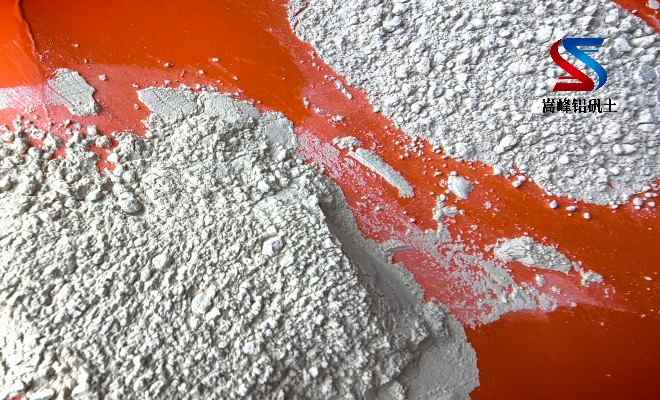

從顆粒尺寸來看，150目鋁土礦粉顆粒較厚，平均粒徑約100微米；300目粉末顆粒非常細，平均粒徑約48微米。這種根本的差異決定了兩者在涂層結構形成過程中的不同性能。較薄的300目粉末能更充分地填充涂層中的顆粒間隙，在鑄造表面形成光滑、均勻、致密的涂層。該高密度涂層能有效隔離鑄件與砂型之間的相互作用，顯著提高模具的耐火性，減少孔隙、砂眼等鑄件的表面缺陷。相比之下，由于顆粒間隙較大，150目粗顆粒涂層的密度相對較低。

在透氣性方面，兩者之間的差異尤為關鍵。消失模鑄造的特殊性在于泡沫塑料在澆筑過程中需要燒結氣化，熱解產物必須通過涂層順利排出。透氣性是消失模涂料不同于其他砂型鑄造涂料的核心性能指標。由于顆粒間隙大，150目粗顆粒涂料為氣體提供了更光滑的排出通道，具有良好的透氣性，有利于防止鑄件出現孔隙缺陷。雖然300目細粉末涂料致密性高，但過于緊密的顆粒堆積可能會在一定程度上阻礙氣體的順利排出。

在涂層強度方面，研究表明，同一骨料粉末過厚或過薄會對涂層干燥后的強度產生不利影響，更好的選擇范圍通常在180到250之間。150目相對較厚，顆粒之間的結合力較弱；300目致密但過細的顆粒也可能影響強度性能。此外，細粉需要更多的載體（水或溶劑）來保持適當的流動性，這可能會導致涂層干燥和收縮的增加。從經濟角度看，300目粉末的加工能耗較高，生產成本也相應增加。

一般來說，150目鋁土礦粉和300目鋁土礦粉在消失模鑄造中的應用有自己的重點。150目粗粉透氣性好，成本低，適用于透氣性要求高、鑄件表面質量要求相對寬松的場景，如大型鑄件或結構簡單的鑄鐵件。300目細粉具有涂層致密、表面光滑的優點，適用于小型精密鑄件或對表面質量有嚴格要求的鑄鋼件。在實際生產中，許多制造商不僅使用一定數量的粉末，而且通過不同粒度粉末的合理等級——粗顆粒構建骨架、中顆粒填充間隙、細顆粒進一步致密——在保證良好透氣性的同時獲得較大的堆積密度和理想的涂層性能。

本文關鍵詞：消失模用鋁礬土粉150目與300目應用差異、鋁礬土熟料、鋁礬土應用、嵩峰廠家
